Обновление трамвайной сети: новые пути и реконструкция для возвращения маршрутов

Обновление трамвайной сети выполняют как управляемый проект: сначала обосновывают маршруты и коридоры, затем проектируют и реконструируют путевое хозяйство, выбирают рельсы и конструкцию полотна, а запуск делают поэтапно с измеримыми критериями готовности. Параллельно настраивают электроснабжение, приоритет на светофорах и безопасность, чтобы возвращение трамвайных маршрутов не создало новых узких мест.

Краткие выводы по обновлению трамвайной сети

Начинайте с транспортного эффекта и ограничений улиц: это снижает риск "построили - не поехало" при строительстве новых трамвайных путей.
Проектируйте путь вместе с контактной сетью, остановками, дренажом и узлами примыкания - разрыв по дисциплинам обычно дороже, чем "лишняя" стадия согласований.
Материалы и конструкция полотна выбираются под реальную среду: влажность, вибрации, плотность подземных сетей, доступ к ремонту.
Возвращение трамвайных маршрутов запускайте участками только после прохождения чек-листа готовности и тестовых пробегов.
Приоритет трамвая на перекрёстках и безопасность пешеходов - часть модернизации трамвайной инфраструктуры, а не "опция после запуска".
Риск-матрица и план коммуникаций с городом должны быть привязаны к этапам, иначе сроки и окна перекрытий начинают "жить своей жизнью".

Стратегическое планирование новых маршрутов и их обоснование

Кому подходит: городам и районам, где есть устойчивые пассажирские коридоры, плотная застройка, ограничения для расширения автодорог и потребность в предсказуемом расписании. Здесь обновление трамвайной сети даёт эффект через стабильную пропускную способность и удобные пересадки.

Когда не стоит начинать "с лопаты": если нет подтверждённого коридора спроса, не определены места разворотных колец/разворотных устройств, не решён вопрос окон перекрытий, либо трасса упирается в нерешаемые конфликты с подземными сетями и охранными зонами.

Быстрая схема вариантов трассы (текстовая)

Вариант A - по магистрали: проще интегрировать с приоритетом на светофорах, выше риск конфликтов на перекрёстках и остановочных карманах.
Вариант B - по выделенному коридору/бульвару: выше предсказуемость движения, сложнее с доступом спецтехники и с пересечениями.
Вариант C - через жилую улицу: ближе к генераторам спроса, критичны шум/вибрации, парковка и безопасность переходов.

Подход	Когда уместен	Основные риски	Что заранее проверить
Коридор по магистрали	Есть возможность выделения полос/разделения потоков, много пересадок	Потеря скорости из-за конфликтов на перекрёстках, сопротивление из-за перепланировки	План ОДД на время работ, схема приоритета на светофорах, места остановок
Выделенный коридор	Есть "полоса земли" или бульвар, нужно максимальное соблюдение графика	Сложность пересечений, ограничения по доступу для обслуживания	Проходимость спецтехники, водоотвод, пересечения с пешеходными потоками
Жилая улица	Нужно приблизить транспорт к жилью/соцобъектам	Шум и вибрации, конфликт с парковкой, риски для пешеходов	Мероприятия по виброзащите, освещение переходов, схема успокоения трафика

Проектирование и реконструкция путевого хозяйства

Для реконструкции трамвайных путей и нового строительства обычно требуется единый комплект исходных данных и "доступов", иначе проект приходится переделывать на стадии работ.

Топооснова и геодезия: актуальные отметки, поперечники, красные линии, габариты улицы.
Инженерные изыскания: геология/гидрогеология, состояние основания, участки подтопления, зоны просадок.
Сведения по сетям: трассы, глубины, охранные зоны, планы выноса/защиты, доступ к колодцам.
Существующая трамвайная инфраструктура: состояние рельсов, стрелок, кривых, контактной сети, подстанций, кабельных линий.
ОДД и безопасность: временная схема движения на период работ, пешеходные маршруты, доступ экстренных служб.
Операционные требования депо: тип подвижного состава, допустимые радиусы/уклоны, требования к стрелочным переводам.
Инструменты управления: календарно-сетевой план, реестр рисков, журнал изменений, матрица ответственности (RACI).

Выбор рельсовых систем, полотна и материалов для долговечности

Ниже - практичная последовательность, которая помогает увязать модернизацию трамвайной инфраструктуры с реальными условиями улицы и обслуживаемостью.

Риски и ограничения, которые нужно зафиксировать до выбора конструкции

Неопределённость по выносу/защите сетей: конструкция пути может оказаться несовместимой с требуемыми окнами доступа.
Ограничения по шуму и вибрациям рядом с жилыми зданиями и социальными объектами.
Высокие грунтовые воды/плохой водоотвод: риск разрушения основания и "волны" на рельсе.
Невозможность длительных перекрытий: придётся дробить фронт работ и закладывать временные решения.
Разный подвижной состав на линии: требования к геометрии пути и стрелкам могут конфликтовать.

Зафиксируйте эксплуатационные требования линии.

Опишите целевую скорость, интервалы, типы вагонов, режимы "пик/непик", требования к плавности хода. Это ограничивает выбор рельсовой системы, стрелок и допустимых кривых.
- Проверьте габариты приближения строений и платформ.
- Согласуйте требования по доступности остановок и высоте платформ.
Сопоставьте коридор с инженерной средой.

Нанесите на план сети, колодцы, водоотвод, проблемные грунты и участки, где нужно сохранять доступ. Для строительства новых трамвайных путей это часто важнее "идеальной" прямизны трассы.
- Отметьте места, где недопустимы глубокие выемки или "мокрые" работы.
- Определите зоны, где нужны усиления основания или дренаж.
Выберите тип конструкции пути под обслуживание.

Сравните решения по обслуживаемости: как быстро можно заменить элементы, как организуется доступ к сетям, какие окна нужны. На этом шаге важно не "замуровать" городские коммуникации.
- Запланируйте технологические разрывы/узлы доступа там, где без них нельзя.
- Уточните требования к виброизоляции и шумозащите для жилой застройки.
Назначьте рельсы и стрелочные элементы под износ и кривые.

Критические зоны износа - кривые малого радиуса, стрелочные переводы, зоны торможения перед остановками. В этих местах закладывайте решения, которые проще мониторить и менять.
- Выделите участки с повышенным риском рифления/износа и добавьте план контроля.
- Проверьте совместимость с текущими стандартами содержания и техникой депо.
Увяжите путь с покрытием улицы и водоотводом.

Поведение пути зависит от воды и примыканий покрытий: разрушение часто начинается на стыках, в колее у рельса и в местах плохого стока. Задайте понятные узлы примыканий и маршрут воды.
- Проверьте поперечные уклоны и "ловушки воды" у остановок и перекрёстков.
- Заложите требования к восстановлению покрытия после работ по сетям.
Опишите план контроля качества и приемки.

Закрепите, как измеряется геометрия, ровность, состояние сварных стыков/креплений, а также что считается дефектом. Без этого реконструкция трамвайных путей превращается в спор "нормально/ненормально".
- Назначьте контрольные точки по этапам (основание → укладка → отделка → пробные проезды).
- Определите порядок устранения замечаний до ввода участка в эксплуатацию.

Плавное возвращение маршрутов: поэтапность и критерии запуска

Возвращение трамвайных маршрутов безопаснее делать через короткие "пусковые комплексы", где каждый участок имеет собственную приемку, тестовые пробеги и понятное временное расписание.

Чек-лист готовности участка к запуску (пусковой комплекс)

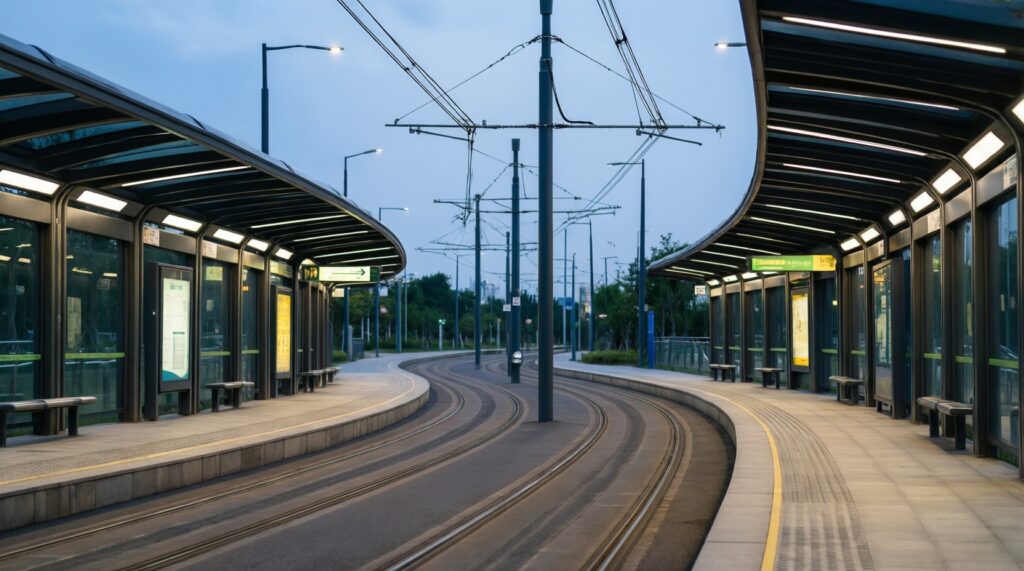

Обновление трамвайной сети: новые пути, реконструкции и возвращение маршрутов - иллюстрация

Геометрия пути принята: уклоны, кривые, стрелки, примыкания, габариты не конфликтуют с подвижным составом.
Контактная сеть и питание готовы: секционирование, заземление, маркировка, работа в аварийных режимах проверена.
Остановки готовы для посадки: безопасные подходы, освещение, разметка, доступность, ограждения при необходимости.
Светофорные планы и приоритет трамвая включены и оттестированы на нескольких сценариях движения.
Временная ОДД на период "доработок" согласована и физически реализована (знаки/барьеры/разметка).
Пешеходные переходы и пересечения с велопотоками безопасны: видимость, островки, направляющие, исключены "слепые" выходы на путь.
Проведены пробные рейсы с фиксацией замечаний и их закрытием.
План информирования жителей и навигация на месте готовы (пересадки, временные остановки, изменения маршрутов).

Электроснабжение, светофорное управление и безопасность движения

Проектируют путь без сценариев питания: на вводе выясняется, что секционирование и режимы аварийного питания не поддерживают график.
Оставляют приоритет на светофорах "на потом": трамвай начинает терять время на перекрёстках, а жители воспринимают запуск как неудачу.
Недооценивают обратные токи и заземление: растут риски для оборудования и коррозии, усложняется эксплуатация.
Смешивают пешеходные потоки с выходами на путь: особенно у остановок и "народных троп" - это прямой риск ДТП.
Не обеспечивают видимость на пересечениях: парковка/МАФы/озеленение закрывают обзор, а меры вводят после инцидентов.
Не согласуют режимы работ с экстренными службами: при перекрытиях теряется доступ пожарных/скорой к кварталам.
Слабая дисциплина временной разметки: водители не понимают траектории, появляются опасные перестроения у рельсов.
Нет плана управления скоростями: отсутствие локальных ограничений и предупреждений в первые недели повышает аварийность.

Управление рисками, бюджетирование и взаимодействие с городом

Ниже - рабочие альтернативы, которые помогают удержать сроки и безопасность, когда модернизация трамвайной инфраструктуры упирается в перекрытия, сети и публичные согласования.

Этапирование на пусковые комплексы - уместно, когда нельзя перекрыть весь коридор и требуется ранний эффект.

Фиксируйте границы этапов по узлам (стрелки, пересечения, подстанции), а не "по километрам".
Ночные/окошечные работы и временные схемы движения - уместно на перегруженных улицах с критичным автотрафиком.

Усильте контроль безопасности труда, освещения и шумовых ограничений, заранее согласуйте логистику материалов.
Комплексная увязка с программой ремонта сетей - уместно там, где высокий риск вскрытий после укладки пути.

Включайте в договорённости правила доступа к сетям и ответственность за восстановление покрытий.
Пилотный участок для отработки узлов - уместно при спорных конструктивных решениях или новом для города типе пути.

Пилот должен проверять конкретные узлы: примыкания, остановки, водоотвод, пересечения, а не "красивый кусок линии".

Риск-матрица по этапам (пример для управления проектом)

Этап	Риск	Ранний сигнал	Мера снижения
Планирование	Не подтверждён коридор спроса/пересадок	Разрозненные цели у дептранса, дорожников и района	Единая матрица целей, согласование трассы с узлами пересадок и ограничениями улиц
Изыскания	Неучтённые сети и охранные зоны	Частые "уточнения" от сетевых организаций	Ранняя верификация сетей, шурфовка на критических местах, фиксация правил доступа
Проектирование	Несостыковка пути, КС и ОДД	Конфликты на узлах: остановка/переход/перекрёсток	Совместные междисциплинарные проверки узлов, макеты организации движения на период работ
Строительство	Срыв окон перекрытий	Переносы поставок, задержки согласований, жалобы жителей	Пусковые комплексы, резервные технологические карты, план коммуникаций и навигации
Пуск	Недостижение времени в пути	Очереди на светофорах, конфликт с парковкой у остановок	Включение приоритета, корректировка фаз, физическая защита выделения, контроль скоростей

Чек-лист подготовки к вводным и пусконаладочным работам

Назначены ответственные за: путь, контактную сеть, питание, светофоры, остановки, ОДД, информационное сопровождение.
Есть утверждённые схемы временной организации движения и план снятия временных ограничений после запуска.
Согласован план пробных рейсов: маршруты, график, критерии остановки испытаний.
Подготовлен перечень измерений и актов приемки по контрольным точкам.
Определены режимы работы в первые недели (скоростные ограничения, дежурные бригады, порядок заявок).
Настроена связь диспетчеризации с управлением светофорами и аварийными службами.
Проверены пешеходные маршруты и ограждения на местах с повышенным риском выхода на путь.
Готовы материалы для жителей: изменения остановок, пересадки, правила безопасности на новых участках.

Практические ответы на типичные вопросы реконструкции

С чего начать обновление трамвайной сети, если данных мало?

Начните с инвентаризации существующей инфраструктуры и конфликтов с сетями, параллельно сформируйте 2-3 коридора и проверьте их по ограничениям улиц. Затем выберите коридор, где можно быстро сделать пусковой комплекс.

Когда строительство новых трамвайных путей оправдано, а когда лучше ограничиться улучшениями?

Новые пути оправданы, когда нужен новый коридор связи и есть место для безопасных остановок и пересечений. Если узкое место в перекрёстках и приоритете, сначала исправляйте управление движением и узлы.

Что чаще всего ломает сроки при реконструкции трамвайных путей?

Неучтённые сети, несогласованная временная ОДД и отсутствие этапирования по узлам. Снижайте риск ранней верификацией сетей и планом пусковых комплексов.

Как организовать возвращение трамвайных маршрутов, чтобы не сорвать перевозки?

Запускайте участками после пробных рейсов и прохождения чек-листа готовности. На переходный период держите понятные пересадки и стабильное расписание.

Как проверить, что модернизация трамвайной инфраструктуры реально ускорила движение?

Сравните стабильность времени в пути на контрольных отрезках до/после и количество остановок на перекрёстках. Если приоритет на светофорах не включён или не настроен, ускорения обычно не будет.

Нужно ли закладывать мероприятия по шуму и вибрации сразу?

Да, если трасса проходит рядом с жильём, школами, медучреждениями или по улицам с "жёсткими" основаниями. Поздние меры часто ограничены конструкцией уже уложенного пути.

Какие минимальные документы должны быть готовы к запуску участка?

Акты приемки по ключевым узлам, утверждённая временная/постоянная ОДД, инструкции по ограничениям и дежурствам на период стабилизации. Плюс контактные цепочки для оперативного устранения дефектов.
